千景J16身份證+非接身份證閱讀器是專為智能終端、訪客機、機器人、安卓平臺、手機等集成使用而定制的多功能讀卡器，支持身份證信息讀取，支持CPU+IC+M1等多種非接觸式智能卡讀寫，內置PSAM卡槽，安全可靠。

1、產品技術參數：

A、通訊接口：  5點，觸點式接口；串口(TTL電平)

B、供電TTL支持3.3V  300 mA

C、產品規格機具外形尺寸：66x57x16 mm；機具重量：84g

2、應用領域

廣泛應用于自助終端、機柜、手持機、安卓平板、智能身份證驗證終端等設備集成使用，可讀取第二代居民身份證的信息、M1卡、CPU卡、TYPE A卡、TYPE B卡、PSAM卡。

3、使用方式及圖樣

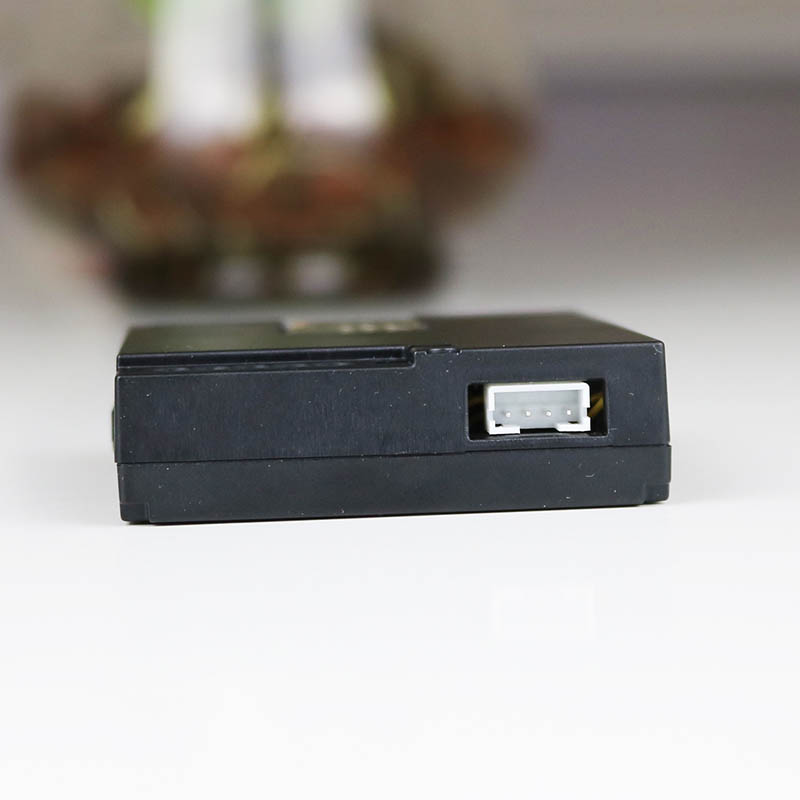

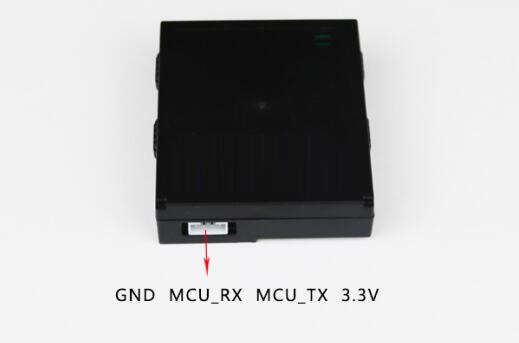

獨立使用，TTL電平（接口插座為CON 1X4-2.0，支持3.3V）；

作為內置式設備，與安卓系統手持機配合使用(接口方式如下圖)。

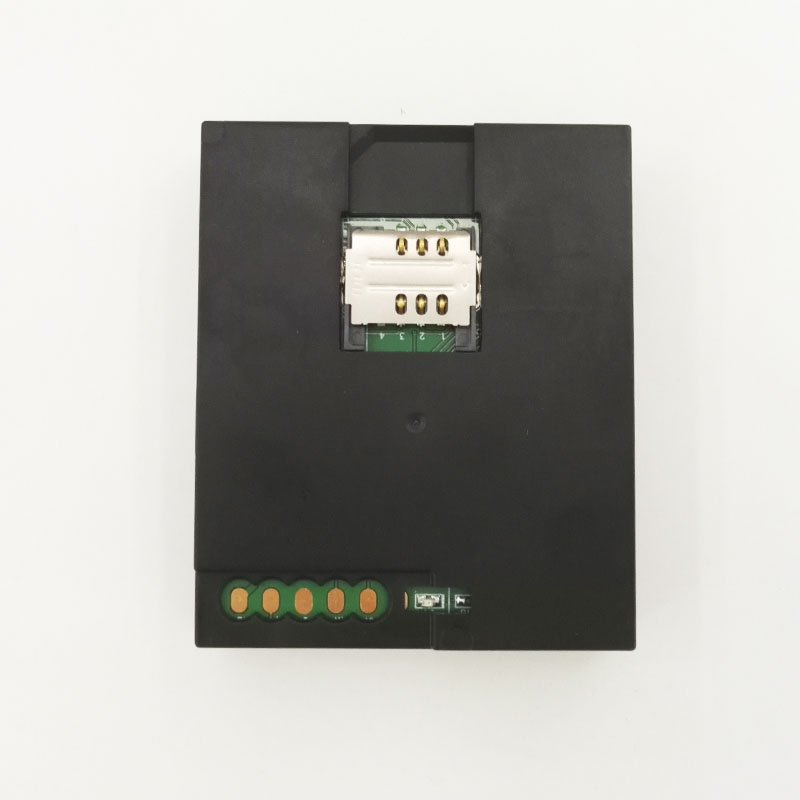

內置PSAM卡槽，可以對有需要安全認證的卡進行認證

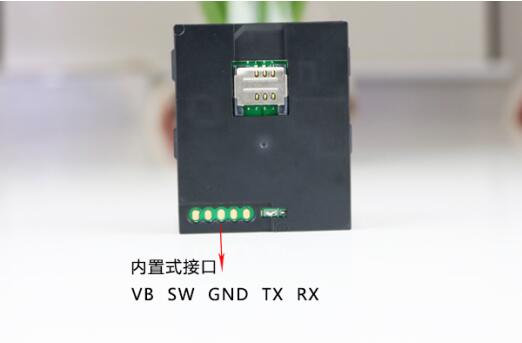

注：VB為3.3V供電；SW未用；GND為地；TX為外部向設備發送信號；RX為設備向外部發送信號；TX和RX為串口信號，TTL電平。

4、讀取信息包含有：

■ 姓名

■ 性別

■ 民族

■ 出生日期

■ 地址

■ 身份證號碼

■ 簽發機關

■ 有效期限

■ 照片

■ 指紋信息（2014年以后三代身份證才有指紋信息）

■ 身份證物理卡號（DN碼）

■ IC卡、M1卡、CPU等非接觸式智能卡

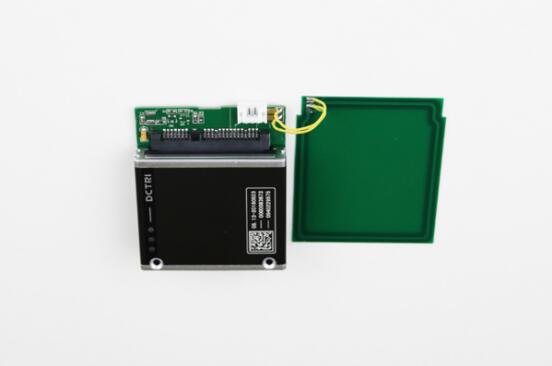

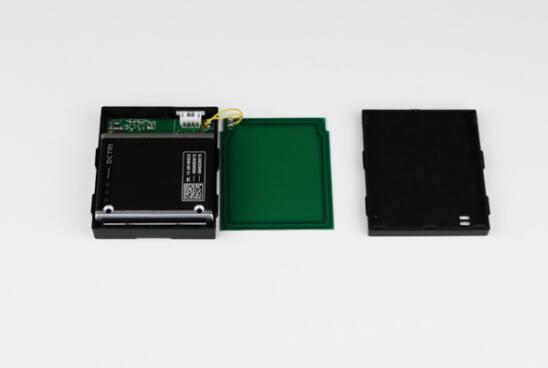

內部結構：

天線板與安全模塊緊貼使用，節省產品空間

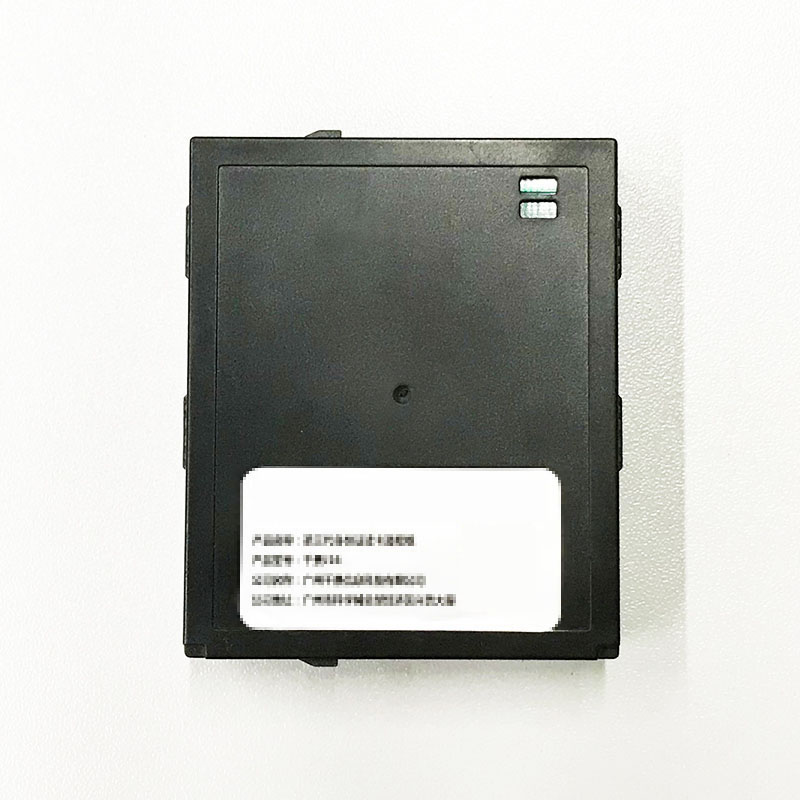

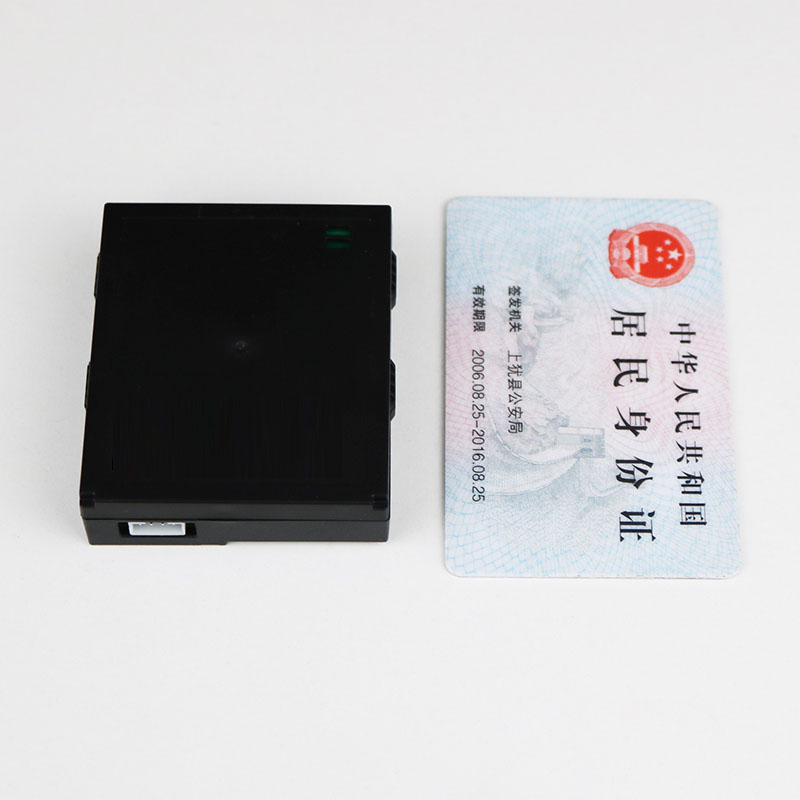

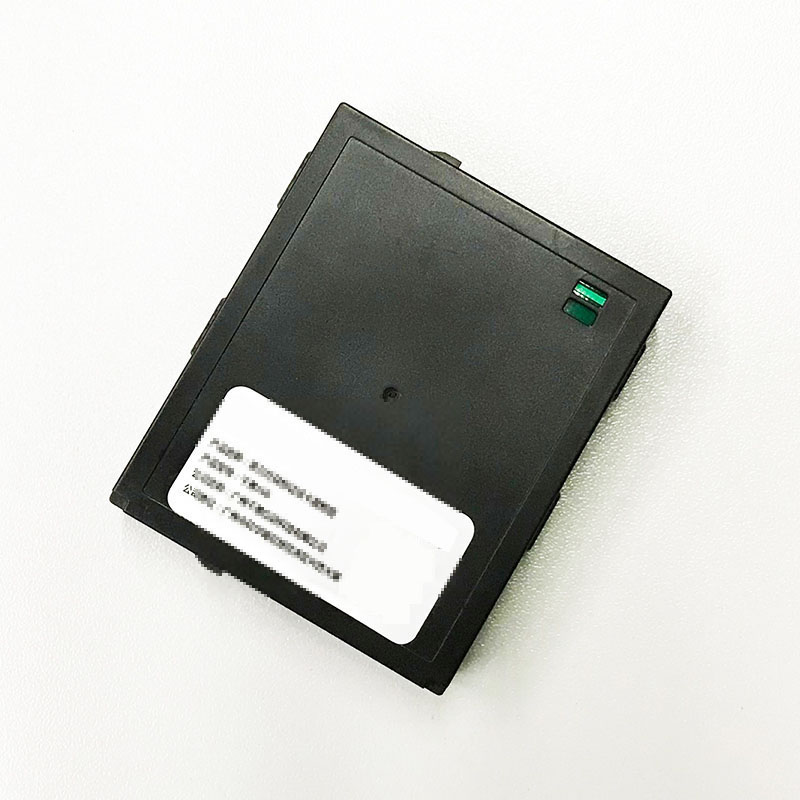

產品圖片：

手持機使用，方便拆卸。

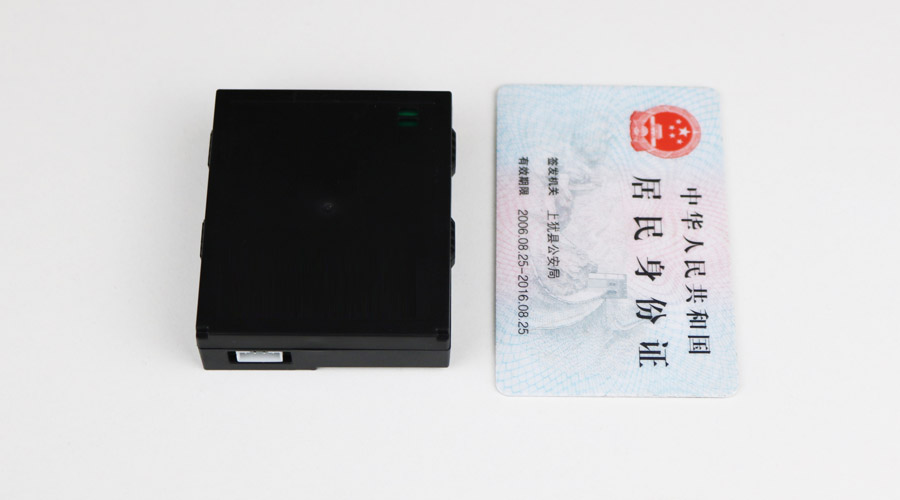

自助設備使用，小巧方便固定

（*由于產品升級或其他原因，J16身份證+非接IC身份證閱讀器產品實際參數有可能變更，以實際產品為準。本文中的所有陳述、信息和建議也不構成任何明示或暗示的擔保）
